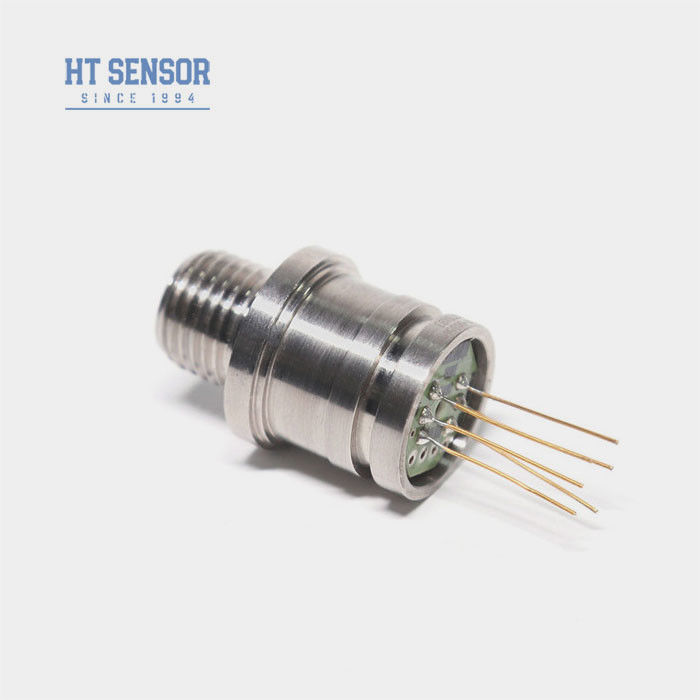

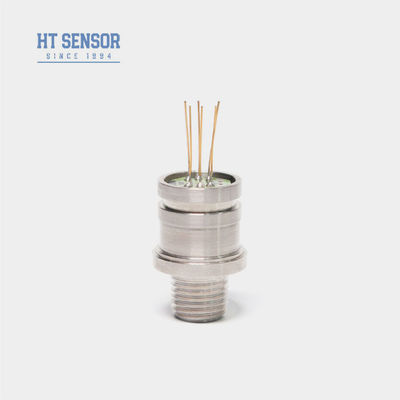

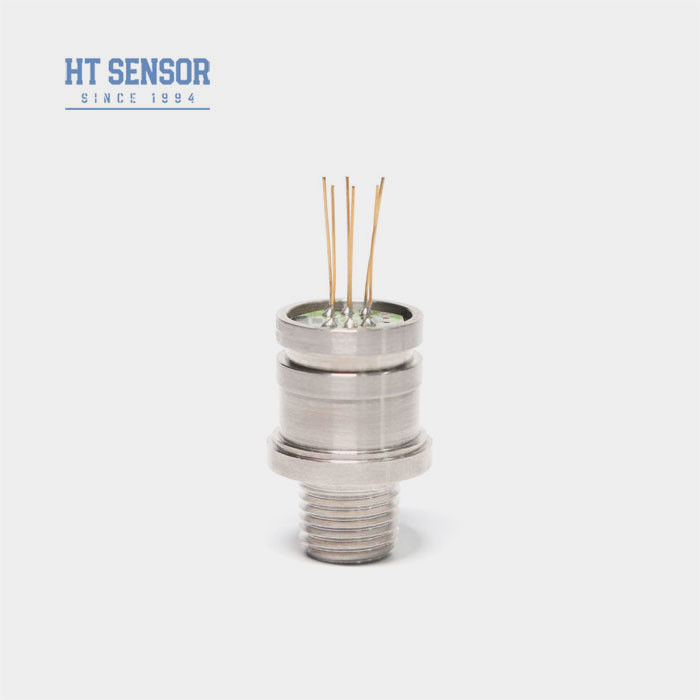

Célula de Sensor de Pressão de Silício com Rosca G1/4 HT30 Sensor de Pressão de Nível Úmido em Água OEM
Product Details
| Modelo não.: | HT30 | Tipo de thread: | OEM |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Faixa: | 0-10kpa~20Mpa | Poder: | 1.5mA |
| Pacote de Transporte: | Caixa | Código Hs: | 9026209090 |
| Habilidade da fonte: | 50000 PCS/ano | Tipo: | Sensor de pressão piezoresistivo |
| Para: | Transmissor de pressão de silício difuso | Tipo de sinal de saída: | Tipo analógico |
| Material: | aço inoxidável | Personalização: | Disponível | Solicitação personalizada |
| Destacar |
Sensor de pressão de silício HT30,Célula de sensor de pressão de silício OEM,Sensor de pressão de água molhada OEM |
||
Product Description
Célula de sensor de pressão de silício personalizada Baoji Hengtong HT30 Thread para água
Sensor de pressão piezoresistivo de silício HT30
Introdução do sensor de pressão de silício:
O sensor de pressão piezoresistivo de silício HT30 é um silício difuso altamente estável elemento. Ele utiliza o efeito piezoresistivo do silício difuso para medir a pressão de líquidos e gases. O núcleo é soldado em conjunto com uma rosca padrão e não utiliza vedação por anel O, tornando-o adequado para uma ampla gama de aplicações.
- Fonte de alimentação: ≤2mA CC (Típico 1,5mA CC)
- Impedância de entrada: 2,5KΩ~6KΩ
- Impedância de saída: 2,5KΩ~6KΩ
- Conexão elétrica: Pinos Kovar banhados a ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenho do sensor de pressão de silício: | |||||
| Faixa de medição | Gauge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluto(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Selado(S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Típico | Máx. | Unidade | |||
| Não linearidade | ±0,15 | ±0,3 | %F.S | ||
| Repetibilidade | 0,05 | 0,1 | %F.S | ||
| Histerese | 0,05 | 0,1 | %F.S | ||
| Saída de deslocamento zero | 0±1 | 0±2 | mV | ||
| Saída de escala total | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Deriva de temperatura de deslocamento zero | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Deriva de temperatura de escala total | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0,5 | ±1 | %F.S | ||
| Temperatura compensada | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura de operação | -20~80 | ºC | |||
| Temperatura de armazenamento | -40~125 | ºC | |||
| Sobrecarga admissível | Tome o valor menor entre 3 vezes a escala total ou 120MPa | ||||
| Pressão de ruptura | 5X a escala total | ||||
| Estabilidade a longo prazo | 0,2 % | F.S/Ano | |||
| Material do diafragma | 316L | ||||
| Resistência de isolamento | ≥200MΩ 100VCC | ||||
| Vibração | Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g,11ms | ||||
| Tempo de resposta | ≤1ms | ||||
| Vedação por anel O | Borracha nitrílica ou borracha fluorada | ||||
| Meio de enchimento | Óleo de silicone | ||||
| Peso | ~63g | ||||
| Os parâmetros são testados sob as seguintes condições: 1,5mA @ 25°C | |||||
| Construção do contorno do sensor de pressão de silício | |
| Dimensão |
|
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
Recursos do produto do sensor de pressão de silício:
- Utilizando tecnologia avançada e carcaça de aço inoxidável 316L, juntamente com materiais como titânio e Hastelloy para o diafragma
- Empregando circuitos de filme espesso para compensação de temperatura e ponto zero correção.
- Múltiplas interfaces de rosca disponíveis para seleção
- Soldado como uma peça, tamanho compacto e alta confiabilidade
- Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia .
- Usado nas indústrias naval e de aviação
- Adequado para sistemas de controle hidráulico e pneumático
- Utilizado em aplicações de controle de processo
| Dicas de pedido |
1. Na montagem, preste atenção à coordenação do tamanho do núcleo e da carcaça do transmissor para obter a vedação necessária
2. Durante o processo de montagem da carcaça, certifique-se de que ela esteja alinhada verticalmente e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação.
3. Se o meio sob teste for incompatível com o diafragma do núcleo e o material da carcaça (316L), instruções especiais devem ser fornecidas ao fazer o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar deformação ou perfuração do diafragma e danos ao núcleo.
5. Mantenha a porta de pressão do núcleo do medidor aberta para a atmosfera para evitar que água, vapor de água ou meios corrosivos entrem na câmara de pressão negativa do núcleo do medidor.
6. Se houver alguma alteração nos pinos, consulte o rótulo no fio real do núcleo.
| empresa |
| Perguntas e Respostas |
P1:São você empresa de manufatura?
R1:Somos fabricantes com mais de 29 anos de experiência.
P2:Produto Personalizado
R2:Oferecemos serviços de OEM e Design Personalizado.
P3:Garantia de Qualidade
R3:Nossos produtos têm garantia limitada de 12 a 18 meses a partir da data de envio para o comprador original. A Hengtong substituirá ou reparará produtos defeituosos gratuitamente. Esta garantia não se aplica a nenhuma unidade que tenha sido modificada, mal utilizada, negligenciada.
P4:Envio e embalagem
R4:Os produtos são geralmente enviados por Expresso internacional, incluindo UPS, FedEx, DHL e INT para frete pré-pago, também podem usar sua conta de envio para coletar, embalagem de exportação padrão, incluindo certificação de inspeção.
P5:Entre em contato conosco
R5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e comerciais. Basta nos deixar uma mensagem ou clicar no Serviço Online.
