HT-IQT Transdutor de pressão de silício Flange Sensor de pressão de alta temperatura fácil de limpar
Product Details
| Modelo não.: | HT-IQT | Faixa: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo de fiação: | Pins Kovar de quatro fios ou revestidos de ouro | Meio de medição: | Gás e líquidos |
| Fornecer: | 1.5mA | Dia: | 50.4 mm |
| Temperatura: | -40~125 | Saída: | sinal do milivolt |
| Marca registrada: | HengTong | Código Hs: | 9026209090 |
| Tipo de sinal de saída: | Tipo analógico | Processo de produção: | Integração |
| Material: | aço inoxidável | Personalização: | Disponível | Solicitação personalizada |
| Destacar |
Transdutor de pressão de silício HT-IQT,Flange de transdutor de pressão de silício,Fácil de limpar Sensor de temperatura de alta pressão 3 |
||
Product Description

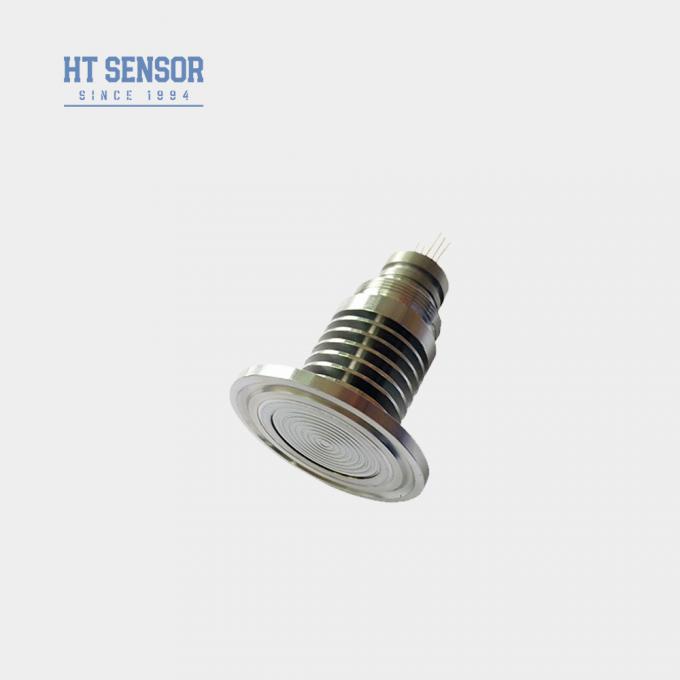

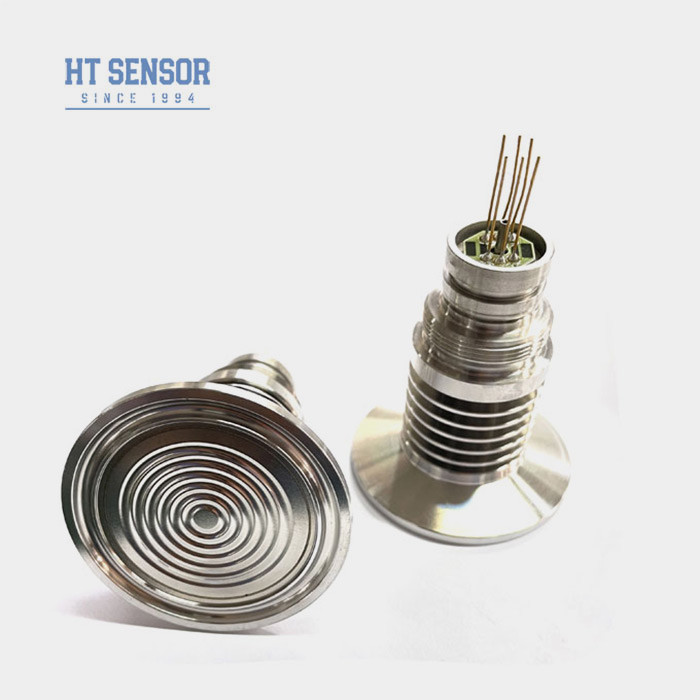

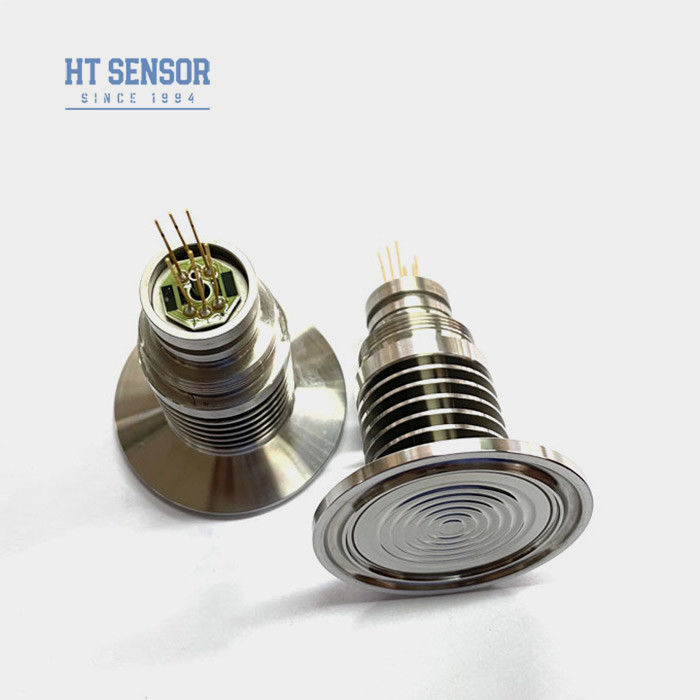

HT-IQT Sensor de Pressão de Flange de Alta Temperatura Fácil de Limpar para Transdutor
Sensor de Pressão Piezoresistivo de Silício HT-IQT
Introdução do sensor de pressão de silício:
HT-IQT é um sensor de pressão de diafragma embutido com um chip de silício de difusão de alta temperatura altamente estável. O chip sensível não entra em contato direto com o meio medido. A pressão é transferida para o chip sensível através do diafragma de aço inoxidável e do óleo de silicone de vedação, e a ponte de resistência do chip muda, resultando em uma mudança na tensão, e a tensão muda para o nível de milivolt. Este produto é uma estrutura de fixação de alta temperatura, fácil de limpar, não produzirá cristalização na extremidade da rosca, fácil de limpar, instalação simples, alta confiabilidade. Adequado para alimentos, saúde e outras indústrias.
Características do produtodo sensor de pressão de silício:
- Tecnologia avançada e embalagem de carcaça de aço inoxidável 316L
- Compensação de temperatura e correção de ponto zero através de circuito de filme espesso
- Confiabilidade, repetibilidade e estabilidade excepcionais
- Adequado para medir pressão de gás e líquido não corrosivos com compatibilidade 316Laço inoxidável
- Indústria de alimentos e bebidas
- Indústria farmacêutica
- Fonte de alimentação: ≤2mA DC (Típico 1.5mA DC)
- Impedância de entrada : 2.5KΩ~6KΩ
- Impedância de saída: 2.5KΩ~6KΩ
- Conexão elétrica: Pinos Kovar banhados a ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhodo sensor de pressão de silício: | |||||
| Faixa de medição | Medidor (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluto (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Selado (S) | 3500KPaS | ||||
| Típico | Máx | Unidade | |||
| Não linearidade | ±0.15 | ±0.3 | %F.S | ||
| Repetibilidade | 0.05 | 0.1 | %F.S | ||
| Histerese | 0.05 | 0.1 | %F.S | ||
| Saída de deslocamento zero | 0±1 | 0±2 | mV | ||
| Saída de escala total | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Deriva de temperatura de deslocamento zero | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Deriva de temperatura de escala total | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Temperatura compensada | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura de operação | -20~80 | ºC | |||
| Temperatura de armazenamento | -40~125 | ºC | |||
| Sobrecarga admissível | Tome o valor menor entre 3 vezes a escala total ou 120MPa | ||||
| Pressão de ruptura | 5X a escala total | ||||
| Estabilidade a longo prazo | 0.2 % | F.S/Ano | |||
| Material do diafragma | 316L | ||||
| Resistência de isolamento | ≥200MΩ 100VDC | ||||
| Vibração | Sem alteração em condições de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g,11ms | ||||
| Tempo de resposta | ≤1ms | ||||
| Vedação do anel O | Borracha de nitrila ou borracha fluorada | ||||
| Meio de enchimento | Óleo de silicone | ||||
| Peso | ~220g | ||||
| Os parâmetros são testados nas seguintes condições: 1.5mA @25°C | |||||
| Construção do contorno | |

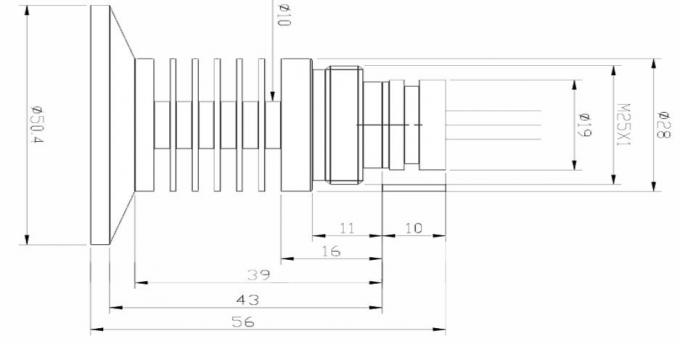

| Dimensão |
|
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de pedido |
2. Durante o processo de montagem da carcaça, certifique-se de que ela esteja alinhada verticalmente e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação.
3. Se o meio em teste for incompatível com o diafragma do núcleo e o material da carcaça (316L), instruções especiais devem ser fornecidas ao fazer o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar deformação ou perfuração do diafragma e danos ao núcleo.
5. Mantenha a porta de pressão do núcleo do medidor aberta para a atmosfera para evitar que água, vapor de água ou meios corrosivos entrem na câmara de pressão negativa do núcleo do medidor.
6. Se houver alguma alteração nos pinos, consulte a etiqueta no fio real do núcleo.
