HT19F Sensor de Pressão de Silício por Difusão Micro Sensor de Pressão Para Núcleo de Sensor Industrial
Product Details
| Modelo não.: | HT19F | Tipo de fiação: | Pins Kovar de quatro fios ou revestidos de ouro |
|---|---|---|---|
| Meio de medição: | Gás e líquidos | Poder: | 1.5mA |
| Especificação: | 19mm | Origem: | China |
| Código Hs: | 9026209090 | Tipo: | Sensor de pressão de silício piezoresistivo |
| Material: | Aço inoxidável | Personalização: | Disponível | Solicitação personalizada |
| Destacar |
Sensor de pressão de silício de difusão HT19F,Sensor de micro pressão 19 mm,Sensor de micro-pressão industrial de 19 mm |
||
Product Description
Baoji Hengtong HT19F Sensor de pressão de silício de difusão de baixo custo
Sensor de pressão de silicone piezoresistivo de 19 mm
Introdução do sensor de pressão de silício:
O HT19F funciona como um sensor de pressão piezoresistivo de silício, com um núcleo constituído por um elemento de silício difuso altamente estável.a pressão dos líquidos e dos gases através da transmissão da pressão doMedium para o diafragma de silício através de um diafragma de isolamento e óleo de silício.A versatilidade do sensor é amplamente utilizada em compressores de ar e refrigeraçãosistemas.
Características do produtocom um diâmetro superior a 50 mm,:
1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente com Materiais como titânio e Hastelloy para o diafragma2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zero correcção
3.OExcelente fiabilidade, repetibilidade e estabilidade
Aplicaçõescom um diâmetro superior a 50 mm,:
1. Adequado para medir a pressão de gases e líquidos não corrosivos com 316L compatibilidade com o aço inoxidável
2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
3.Utilizado nas indústrias marítima e aeronáutica
4. Adequado para sistemas de controlo hidráulico e pneumático
5.Utilizado em aplicações de controlo de processos
Performance elétricacom um diâmetro superior a 50 mm,:
1Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
2Impedância de entrada: 3KΩ~6KΩ
3Impedância de saída:2.5KΩ~6KΩ
4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | |||||
| Distância | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | ||
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Anel de nitril ou anel de flúor | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | cerca de 28 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |

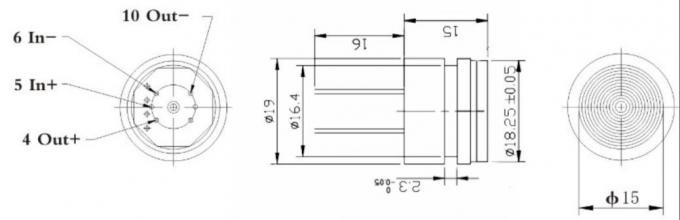

| < 3,5 MPaS |  |

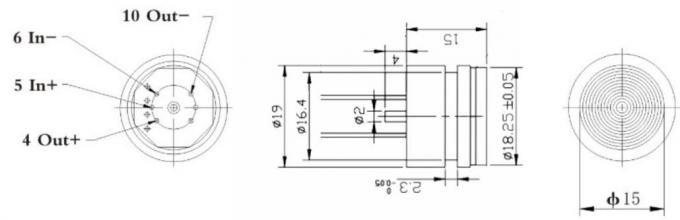

| ≥ 3,5 MPaS < 40 MPaS |
|

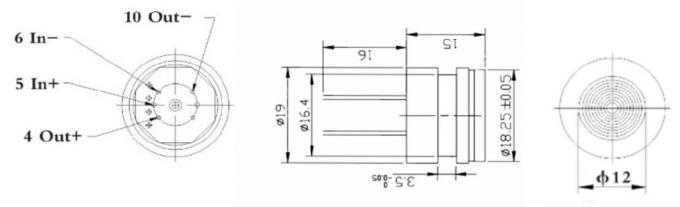

| ≥ 40 MPaS | |

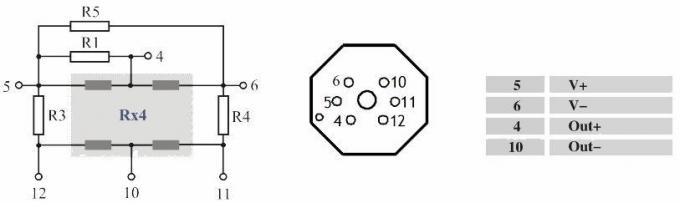

| Conexão elétrica e compensação |
|
|

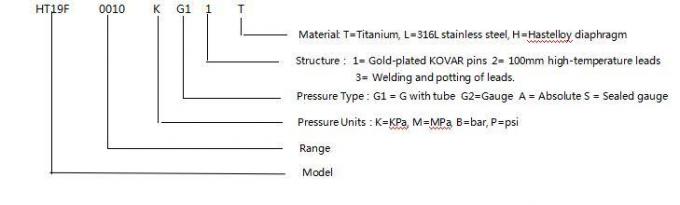

| Exemplos de seleção |
| Dicas de encomenda |
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
