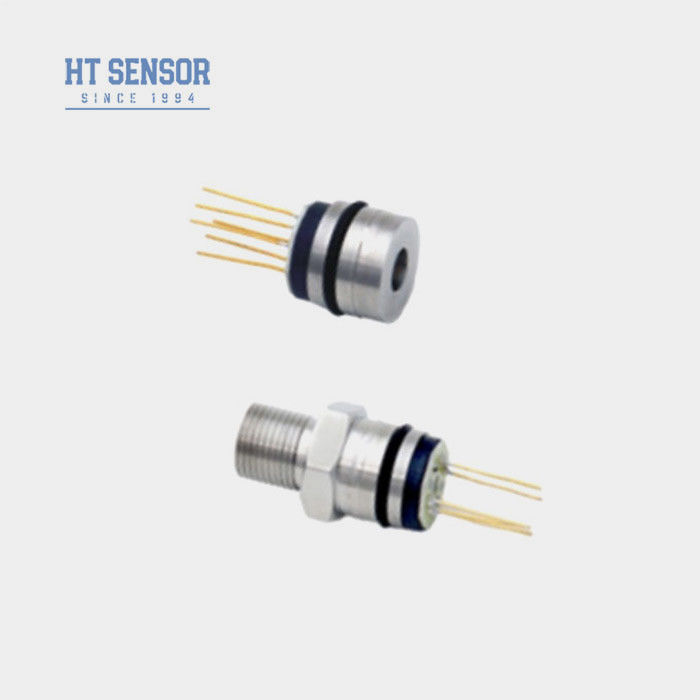

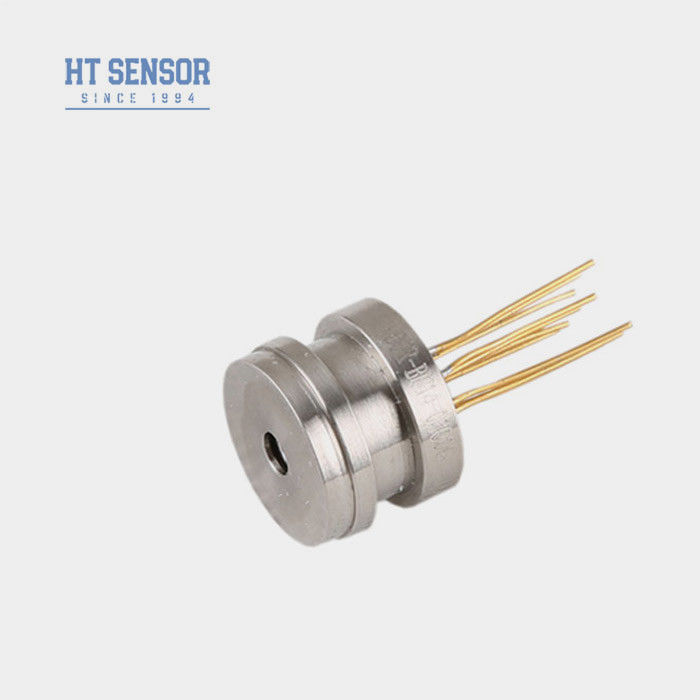

Sensor de pressão de aço inoxidável 316L de silício OEM de 15 mm para célula de sensor de medição de nível de líquido
Product Details
| Modelo não.: | HT15 | Tipo de thread: | pode ter fio |
|---|---|---|---|
| Tipo de fiação: | Pinos de Kovar ou de quatro fios, revestidos de ouro | Meio de medição: | Gás e líquidos |
| Poder: | 5-10VDC /1,5mA | Saída: | 10mv/V 100+-30mv |
| Palavras-chave: | Mini Sensor | Pacote de Transporte: | Caixa |
| Marca registrada: | HengTong | Material: | 316L Aço inoxidável |
| Destacar |
Sensor de pressão de aço inoxidável de silício 316L,Sensor de pressão de aço inoxidável OEM de 15 mm,Sensor de pressão de 15 mm para medição do nível do líquido |
||
Product Description
Sensor de pressão de silício de aço inoxidável OEM 316L de 15 mm para teste de líquido
Sensor de pressão piezoresistivo de silício
Introdução do sensor de pressão de silício:
É um sensor de pressão piezorresistivo de silício com elementos difusos de silício altamente estáveis no seu núcleo.Utiliza o efeito piezorresistivo do silício difuso para medir a pressão de líquidos e gasesO sensor pode converter sinais de medição de pressão e nível em saída elétrica mv. O sensor tem uma interface rápida e precisa.A não-linearidade do sensor é calculada com base no método BFSL do menor quadrado, que é amplamente utilizado no compressor de ar, sistema de refrigeração e outras aplicações.
Características do produtocom um diâmetro superior a 50 mm,:
- Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
- Ampla gama de medição 0~350KPa~60MpaS
- Alta fiabilidade e excelente estabilidade
- Várias interfaces roscadas disponíveis para selecção
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Design compacto, ideal para aplicações com espaço limitado
- Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
- Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | ||||
| Faixa de medição | Diâmetro ((G) | 350KPa,1000KPa,2000Kpa | ||
| Absoluto ((A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | |||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Tipo | Max. | Unidade | ||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |
| Repetitividade | 0.05 | 0.1 | % F.S. | |
| Histerese | 0.05 | 0.1 | % F.S. | |
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |
| Produção em escala total | 100 ± 10 | 100±30 | mV | |
| Temperatura de deslocamento zero. | ± 0.5 | ± 1 | % F.S. | |
| Temperatura de escala completa. | ± 0.5 | ± 1 | % F.S. | |
| Temporário compensado. | 0 ~ 70 | oC | ||
| Temperatura de funcionamento | -20 a 80 | oC | ||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 80MPa | |||
| Pressão de explosão | 5x a escala completa | |||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||
| Material do diafragma | 316L | |||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||
| Choque. | 100 g, 11 ms | |||
| Tempo de resposta | ≤ 1 ms | |||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||
| Meio de enchimento | Óleo de silício | |||
| Peso | cerca de 20 g | |||
| Os parâmetros são testados nas seguintes condições: 1,5 mA @ 25°C | ||||
| Esboço Construção | |
| Tipo 1 |  |
| Tipo 2 | |
| Conexão elétrica e compensação |
|
|
| Exemplos de seleção |
| Dicas de encomenda |
Ar necessário Apegamento
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
