Sensor de pressão de silicone de 15 mm 10VDC Sensor de nível piezoresistivo de aço inoxidável
Product Details
| Modelo não.: | HT15V | Tipo de thread: | não |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Faixa: | 0-350kpa~20MPa | Fornecer: | 5-10VDC |
| Palavras-chave: | Mini Sensor | Especificação: | 15mm |
| Marca registrada: | HengTong | Tipo: | Sensor de pressão de mini silício |
| Material: | Aço inoxidável | Personalização: | Disponível OEM e ODM |
| Destacar |
Sensor de pressão de silicone de 15 mm,Mini-sensor de pressão de silício 10VDC,Sensor de pressão piezoresistiva de aço inoxidável de 10 VDC |
||
Product Description
HT15V 15mm Mini Sensor de pressão de silício de aço inoxidável 10VDC
HT15V PiezoresistenteSilícioSensor de pressão
Introdução de um sensor de pressão de silício de 15 mm:
V é um sensor de pressão piezorresistivo de silício com uma fonte de alimentação de tensão constante e um controlo de saída de 10mv/V.Ele usa o efeito piezorresistivo do silício difuso para medir com precisão as pressões de líquidos e gasesO sensor de pressão de silício.V tem apenas 15 mm de diâmetro, pertence ao sensor de pressão de tipo requintado. O sensor é amplamente utilizado em uma variedade de pequenos equipamentos que exigem tamanho pequeno.Nossa empresa também pode realizar personalização especial com base nas necessidades dos usuários, tais como sensores de pressão de todas as estruturas soldadas, ampla compensação de temperatura, alta confiabilidade, sensores antichoque e antivibração, especialmente para armas e equipamentos de defesa nacional.
Características do produtode um sensor de pressão de silício de 15 mm:
- Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
- Ampla gama de medição 0~350KPa~60MpaS
- Alta fiabilidade e excelente estabilidade
- Fornecimento de tensão constante
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Design compacto, ideal para aplicações com espaço limitado
- Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
- Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
- Fornecimento de energia: ≤10VDC
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada:4KΩ~20KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Parâmetros de desempenhode um sensor de pressão de silício de 15 mm: | |||||
| Faixa de medição | Diâmetro ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absoluto ((A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||||
| Selado | 3500 KPaS, 7 MPaS, 10 MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | 100 ± 1 | 100 ± 2 | mV | ||
| Temperatura de deslocamento zero. | ± 0.8 | ± 2 | % F.S. | ||
| Temperatura de escala completa. | ± 0.8 | ± 2 | % F.S. | ||
| Temporário compensado. | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 80MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 20 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC | |||||
| Esboço Construção | |

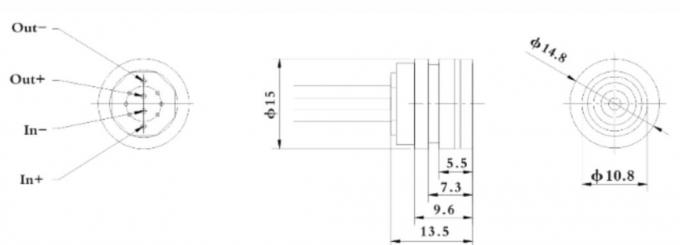

| Dimensão |  |

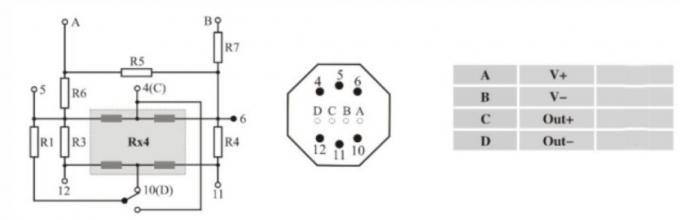

| Conexão elétrica e compensação |
|

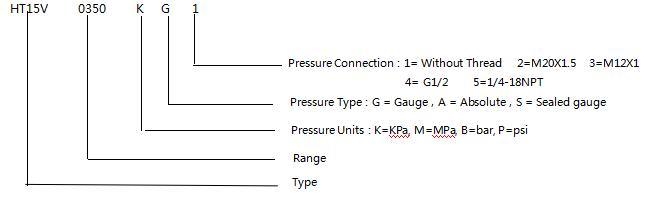

| Exemplos de seleção |
| Dicas de encomenda |
1. no conjunto para prestar atenção ao tamanho da concha do núcleo e transmissor para cooperar, a fim de alcançar exigência hermética
2. Durante a montagem da caixa, certifique-se de que está alinhada verticalmente e de que a pressão é aplicada uniformemente para evitar bloqueios ou danos à placa de compensação.
3Se o meio de ensaio não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com a mão ou com um objeto afiado para evitar deformações ou perfurações do diafragma e danos ao núcleo.
5. Manter a entrada de pressão da câmara de pressão negativa do sensor de pressão do medidor aberta à atmosfera para evitar a entrada de água,vapor de água ou meios corrosivos que entram na câmara de pressão negativa do núcleo de pressão do medidor.
6. Se houver qualquer alfinete de mudança, por favor, de acordo com o rótulo no condutor real para referência.
