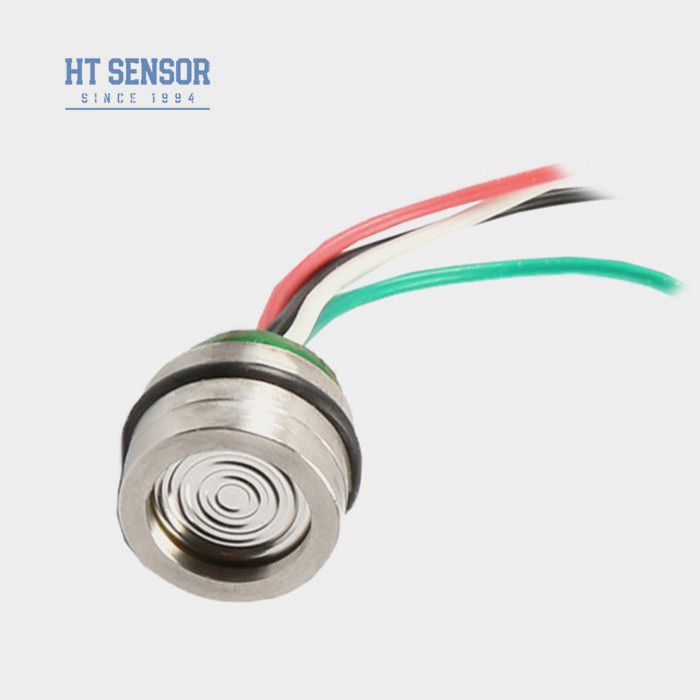

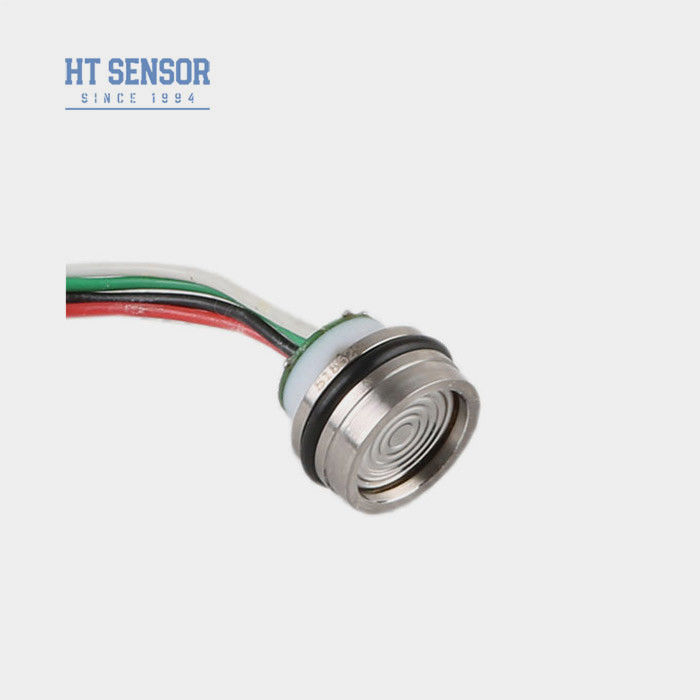

HT13V Mini Transmissor de Pressão Sensor de Nível de Tipo Diafragma de Silício de 13 mm
Product Details
| Modelo não.: | HT13V | Tipo de fiação: | Bancos de quatro fios ou de papel |
|---|---|---|---|
| Faixa: | 0-350kpa~35mpa | Fornecer: | 5-10VDC |
| Palavras-chave: | Mini Sensor | Pacote de Transporte: | Caixa |
| Marca registrada: | HengTong | Origem: | Baoji China |
| Tipo de sinal de saída: | Signal mv de tipo analógico | Material: | Aço inoxidável |
| Destacar |
Mini-transmissor de pressão HT13V,Mini transmissor de pressão 13 mm,Transmissor de nível do tipo diafragma de silício de 13 mm |
||
Product Description

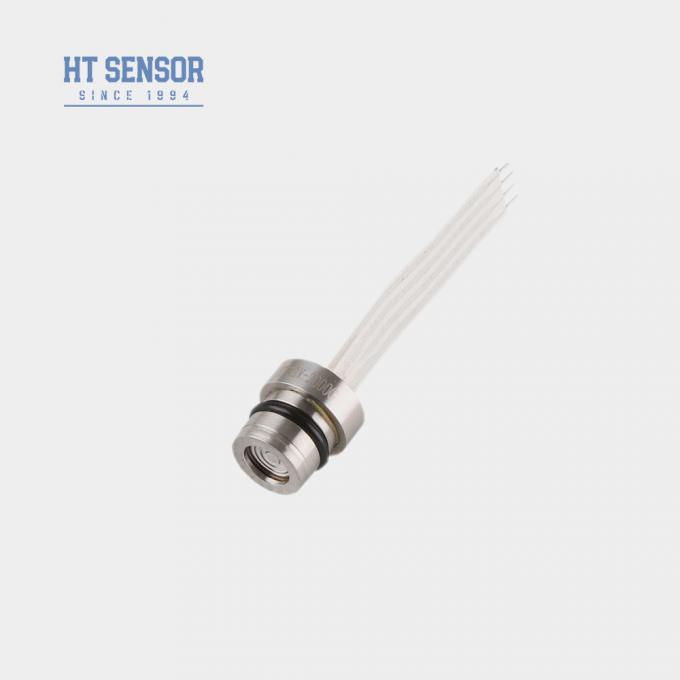

Sensor de pressão de silício Baoji Hengtong HT13V tipo 13mm para transmissor de nível Mini
Sensor de pressão piezoresistivo de silício HT13V
Introdução do mini sensor de pressão de silício:
HT13V é um sensor de pressão de silício com alta estabilidade avançada internacional, chip de pressão de silício de alta precisão, design otimizado para tensão da base sinterizada, através de SMT, ligação por fio de ouro, soldagem de diafragma, injeção de óleo a alto vácuo, alívio de tensão por ciclo de pressão, envelhecimento em alta temperatura, compensação de temperatura e outros processos, a estabilidade do produto é excelente, excelente desempenho.
O tamanho geral é miniaturizado para atender aos requisitos de design do tamanho geral do usuário. Detecção de pressão para aço inoxidável 316L, NBR ou meios compatíveis com fluoropreno.
Características do produto do mini sensor de pressão de silício:
- Utiliza tecnologia avançada e é encapsulado em um aço inoxidável 316L carcaça
- Ampla faixa de medição 0~350KPa~60MpaS
- Alta confiabilidade e excelente estabilidade
- Fornecimento de tensão constante
Aplicações do mini sensor de pressão de silício:
- Adequado para medir pressão de gás e líquido não corrosivos com compatibilidade 316L aço inoxidável
- Design compacto, ideal para aplicações com espaço limitado
- Usado em sistemas de controle de processo para monitorar e controlar a pressão
- Comumente usado em sistemas de refrigeração e compressores de ar para medição de pressão
Desempenho elétrico do mini sensor de pressão de silício:
- Fonte de alimentação: ≤10VDC (5-10VDC)
- Saída de tensão de modo comum: 50% da entrada (típico)
- Impedância de entrada: 4KΩ~20KΩ
- Impedância de saída: 2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Parâmetros de desempenho do mini sensor de pressão de silício: | |||||
| Faixa de medição | Medidor (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluto (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Selado (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | ||||
| Típico | Máx | Unidade | |||
| Não linearidade | ±0.15 | ±0.3 | %F.S | ||
| Repetibilidade | 0.05 | 0.1 | %F.S | ||
| Histerese | 0.05 | 0.1 | %F.S | ||
| Saída de deslocamento zero | 0±1 | 0±2 | mV | ||
| Saída de escala total | 100±10 | 100±30 | mV | ||
| Desvio de temperatura de deslocamento zero | ±0.5 | ±1 | %F.S | ||
| Desvio de temperatura de escala total | ±0.5 | ±1 | %F.S | ||
| Temperatura compensada | 0~70 | ºC | |||
| Temperatura de operação | -20~80 | ºC | |||
| Temperatura de armazenamento | -40~125 | ºC | |||
| Sobrecarga admissível | Tome o valor menor entre 3 vezes a escala total ou 80MPa | ||||
| Pressão de ruptura | 5X a escala total | ||||
| Estabilidade a longo prazo | 0.2 % | F.S/Ano | |||
| Material do diafragma | 316L | ||||
| Resistência de isolamento | ≥200MΩ 100VDC | ||||
| Vibração | Sem alteração em condições de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g,11ms | ||||
| Tempo de resposta | ≤1ms | ||||
| Vedação do anel O | Borracha nitrílica ou borracha fluorada | ||||
| Meio de enchimento | Óleo de silicone | ||||
| Peso | ~15g | ||||
| Os parâmetros são testados nas seguintes condições: 10V@ 25ºC | |||||
| Construção do contorno do mini sensor de pressão de silício | |

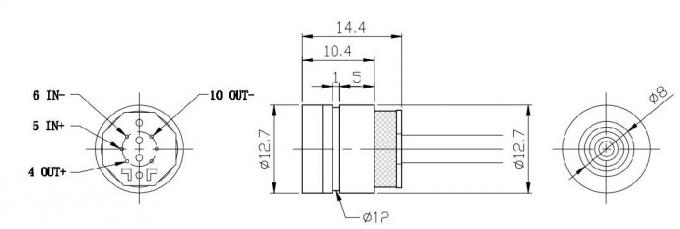

| tipo1 | |

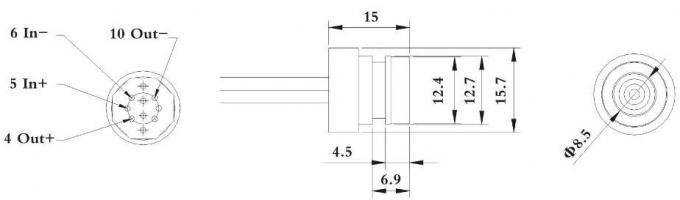

| tipo2 | |

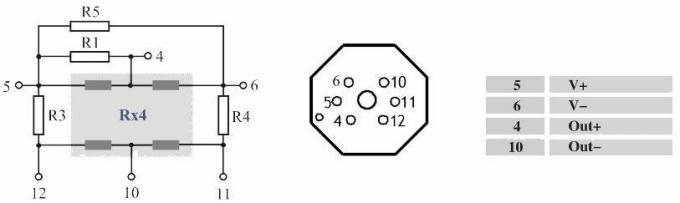

| Conexão elétrica e compensação |
|

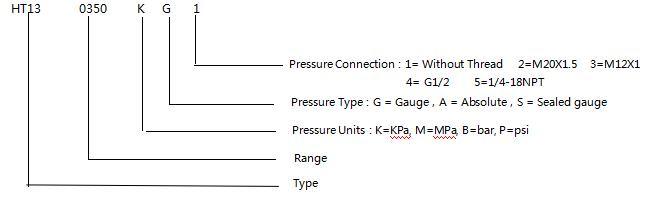

| Exemplos de seleção |
| Dicas de pedido |
ar necessário estanqueidade
2. Durante a montagem da carcaça, certifique-se de que ela esteja alinhada verticalmente e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação.
3. Se o meio medido não for compatível com o diafragma do núcleo e o material da carcaça (316L), instruções especiais devem ser fornecidas ao fazer o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos ao núcleo devido à deformação ou perfuração do diafragma.
5. Mantenha a porta de pressão do núcleo de pressão do manômetro aberta para a atmosfera e evite a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6. Se houver alguma alteração nos pinos, siga o rótulo no núcleo real para referência.
| empresa |
| Perguntas e respostas |
.
.
