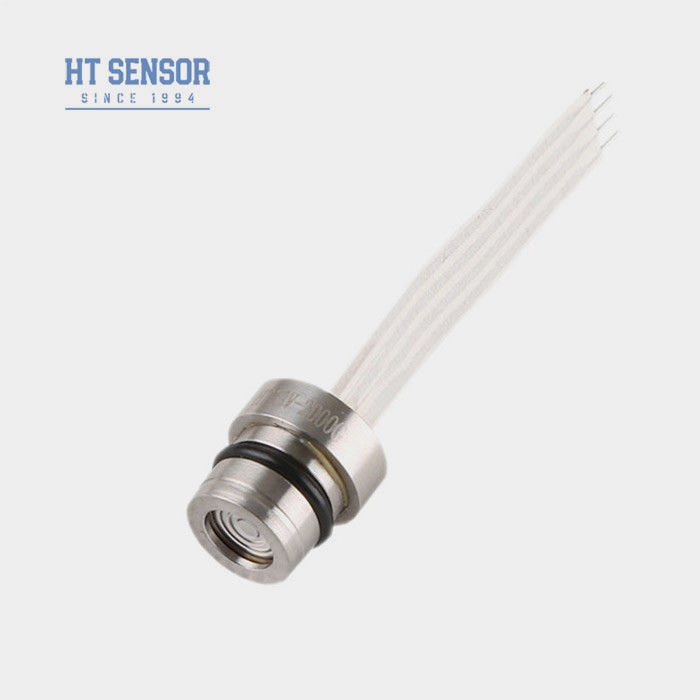

Sensor de pressão de silicone piezoresistivo de 13 mm Conexão de vias aéreas Mini Sensor de pressão
Detalhes do produto
| Modelo não.: | HT13 | Tipo de fiação: | Quatro fios |
|---|---|---|---|
| Meio de medição: | Ar e líquido | Dia: | 13mm |
| Tipo: | Sensor de pressão de silício HT13 | Tipo de sinal de saída: | sinal mv Tipo analógico |
| Material: | 316L Aço inoxidável | Personalização: | Disponível |
| Destacar |
Sensor de pressão de silicone piezoresistivo de 13 mm,Conexão das vias aéreas do sensor de pressão piezoresistivo de silício,Sensor de pressão em miniatura de 13 mm |
||
Descrição do produto

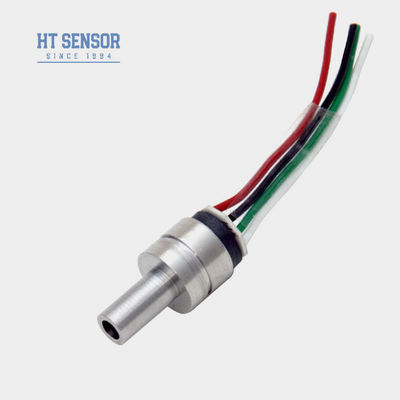

Sensor de pressão de silício HT13 Aço inoxidável 13 Conexão de via aérea Mini Sensor
Sensor de pressão piezoresistivo de silício HT13
Introdução do sensor de pressão de silício:
O sensor de pressão de silício HT13 é o design mais recente de sensor de pressão de silício difuso preenchido com óleo, com alto impacto de pressão de 100.000 vezes sem falhas, e anti-interferência/erosão/congelamento/impacto, alta precisão e estabilidade. Todo em aço inoxidável com filme de pressão indutivo. A resposta à pressão é mais rápida e sensível. Sensor de pressão de diâmetro pequeno especialmente projetado. Para um controlador de pressão de alta qualidade, o mais importante é o sensor. Adota aço inoxidável 316, CNC de alta precisão, vedação de importação.
Características do produtoFaixa de mediçãoMedidor (G)
- Utiliza tecnologia avançada e é encapsulado em um invólucro de aço inoxidável 316LAmpla faixa de medição 0~350KPa~60MpaS
- Alta confiabilidade e excelente estabilidade
- ±1
- Aplicações
- Design compacto, ideal para aplicações com espaço limitado
- Usado em sistemas de controle de processo para monitorar e controlar a pressão±1
- Comumente usado em sistemas de refrigeração e compressores de ar para medição de pressãoDesempenho elétrico
- do sensor de pressão de silício
- Impedância de saída: 2,5KΩ~6KΩ
- Conexão elétrica: pinos Kovar banhados a ouro ou fios de alta temperatura de 100 mm
- Parâmetros de desempenho
- do sensor de pressão de silício
| :Faixa de mediçãoMedidor (G) | ||||
| 350KPa, 1000KPa, 2000Kpa | Absoluto (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Selado (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | |||
| Típico | Máx | |||
| Unidade | Linearidade | |||
| ±0,15±1 | %F.S | Repetibilidade | 0~70 | |
| 0,1 | %F.S | Saída de deslocamento zero | 0~70 | |
| 0,050,1 | %F.S | Saída de deslocamento zero | 0~70 | |
| 0±1±1 | mV | Saída de escala total | ||
| 100±10±1 | mV | Deriva de temperatura de deslocamento zero | ||
| ±0,5±1 | %F.S | Temperatura compensada | 0~70 | |
| ±1 | %F.S | Temperatura compensada | 0~70 | |
| ºC | Temperatura de operação | Tome o valor menor entre 3 vezes a escala total ou 80MPa | ||
| ºC | Temperatura de armazenamento | Tome o valor menor entre 3 vezes a escala total ou 80MPa | ||
| ºC | Sobrecarga admissível | Tome o valor menor entre 3 vezes a escala total ou 80MPa | ||
| Pressão de ruptura | 5X a escala total | |||
| Estabilidade a longo prazo | 0,2 % | |||
| F.S/Ano | Material do diafragma | 316L | ||
| Resistência de isolamento | ≥200MΩ 100VDC | |||
| Vibração | Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz | |||
| Choque | 100g, 11ms | |||
| Tempo de resposta | ≤1ms | |||
| Vedação do anel O | Borracha de nitrila ou borracha fluorada | |||
| Meio de enchimento | Óleo de silicone | |||
| Peso | cerca de 15g | |||
| Os parâmetros são testados nas seguintes condições: 1,5mA @ 25°C | Construção do contorno | |||
| tipo1 | ||||
| tipo2 | |
| Conexão elétrica e compensação | |
| Exemplos de seleção | |
| Dicas de pedido |
|
| 1. Preste atenção ao ajuste entre o tamanho do núcleo e a carcaça do transmissor durante a montagem para obter a |
| estanqueidade |
2. Durante a montagem da carcaça, certifique-se de que ela esteja alinhada verticalmente e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação. 3. Se o meio medido não for compatível com o diafragma do núcleo e o material da carcaça (316L), instruções especiais devem ser fornecidas ao fazer o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos ao núcleo devido à deformação ou perfuração do diafragma.
5. Mantenha a porta de pressão do núcleo de pressão do manômetro aberta para a atmosfera e evite a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6. Se houver alguma alteração nos fios dos pinos, siga o rótulo no núcleo real para referência.
empresa
Perguntas e respostas
| 1.Q: Quais são as características dos seus transmissores de sensor de pressão? |
| A: Alta precisão, durabilidade e excelente desempenho. Personalização disponível. |
A: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá às suas perguntas em 24 horas, a instrução remota por rede de PC está sempre disponível.
A: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá às suas perguntas em 24 horas, a instrução remota por rede de PC está sempre disponível.
