Name: Thread To8 Sensor de pressão de silício para teste de ar seco Sensor de pressão de água
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT12
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT12	Tipo de fio:	TO8
Prendendo o tipo:	Pinos de Kovar revestidos de ouro	Mediano de medição:	Ar gasoso
Distância:	0-10kpa~1000kpa	Produção:	Sinal análogo
Origem:	China	Código do SH:	9026209090
Para:	Transmissor de pressão de silício difuso	Tipo de sinal de saída:	Tipo Analógico
Materiais:	Aço inoxidável	Personalização:	Disponível
Destacar:	Filamento para sensor de pressão de silício 8 , Fios para sensor de pressão de água , Sensor de pressão de água para ensaio de ar seco

Descrição de produto

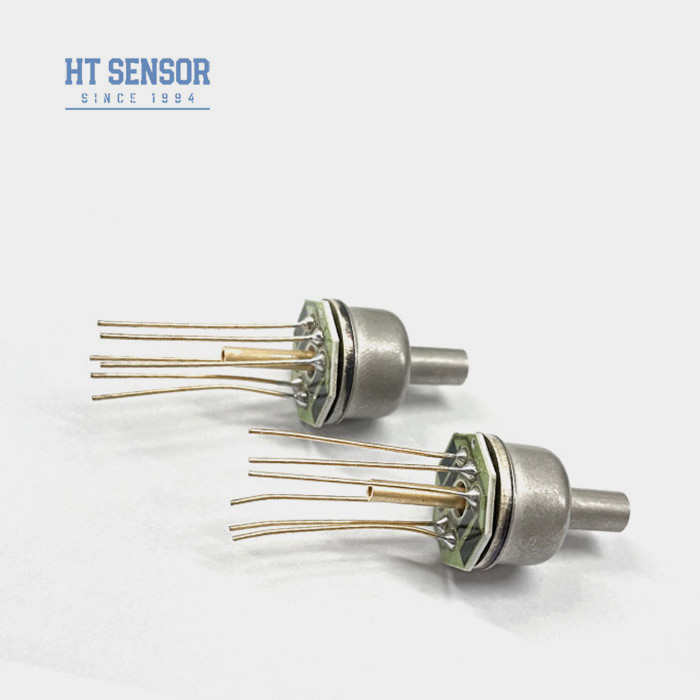

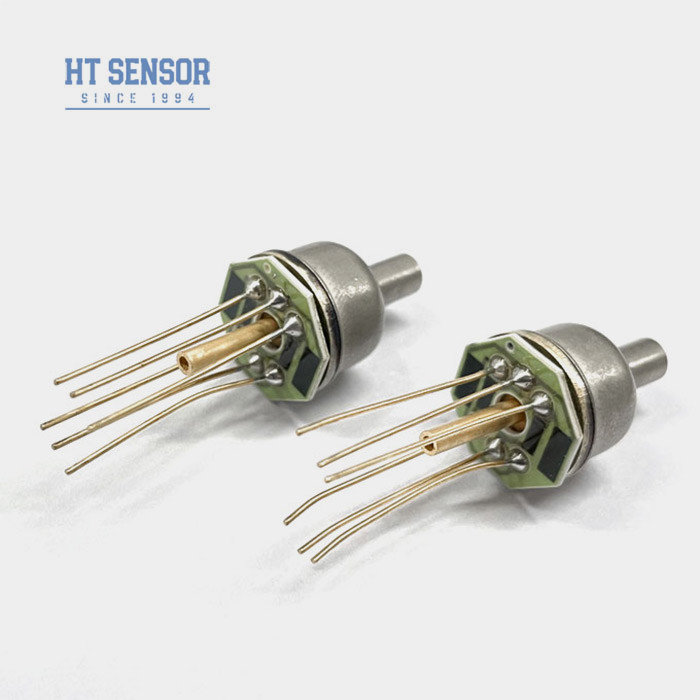

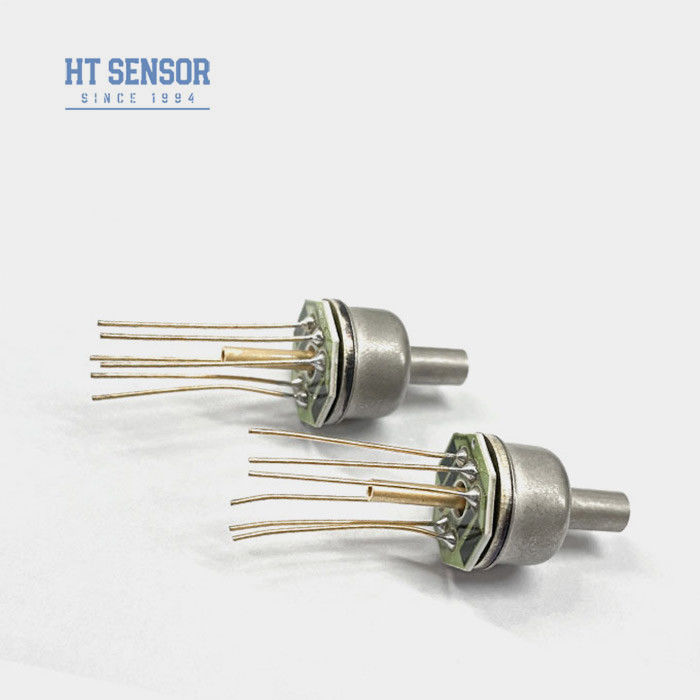

HT12 Baoji Hengtong To8 Sensor de pressão de silício para ensaio de ar seco

HT12Sensor de pressão piezoresistivo de silício

Introdução do sensor de pressão de silício:

O sensor de pressão piezorresistivo de silício HT12 é um elemento de silício difuso de alta estabilidade, embalado utilizando a encapsulamento TO8 internacionalmente avançadaÉ conhecido pela sua excepcional fiabilidade, repetibilidade e estabilidade, tornando-o ideal para medir com precisão a pressão dos gases.
Características do produto do sensor de pressão de silício:

Largo intervalo de medição, 0~10KPa~2Mpa
Alta fiabilidade e excelente estabilidade
Tecnologia de encapsulamento TO8
Aplicações aeroespaciais

Thread To8 Sensor de pressão de silício para teste de ar seco Sensor de pressão de água 0

Aplicaçõescom um diâmetro superior a 50 mm,:

Medição das pressões dos gases secos e não corrosivos
Sistemas de controlo pneumáticos
Engenharia biomédica para aplicações médicas
HVAC (aquecimento, ventilação e ar condicionado)
Ensaios aeroespaciais para fins relacionados com a aviação

Performance elétricacom um diâmetro superior a 50 mm,:

Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ
Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm

Parâmetros de desempenhocom um diâmetro superior a 50 mm,:
Faixa de medição		Diâmetro ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Tipo		Max.	Unidade
Linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Output de compensação zero		0 ± 1		0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100±30	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 4MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Peso		~ 12,5 g
Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C

Esboço Construção
Dimensão

Conexão elétrica e compensação

Thread To8 Sensor de pressão de silício para teste de ar seco Sensor de pressão de água 4

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar oestanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Empresa

Thread To8 Sensor de pressão de silício para teste de ar seco Sensor de pressão de água 5

Thread To8 Sensor de pressão de silício para teste de ar seco Sensor de pressão de água 6

Thread To8 Sensor de pressão de silício para teste de ar seco Sensor de pressão de água 7

Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.

4Q: Qual é o período de entrega típico?

A:5 a 8 dias úteisOs produtos personalizados podem variar.

5Q: Qual é o preço dos produtos?

A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT SENSOR
Certificação:	CE,RoHs,ISO9001
Número do modelo:	HT12

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 PCS/Mês
