Sensor de pressão de silício piezorresistivo de calibre absoluto
Product Details
| Modelo NÃO.: | HT19 | Tipo de thread: | Não |
|---|---|---|---|
| Tipo de fiação: | Pins Kovar de quatro fios ou revestidos de ouro | Meio de medição: | Gás e líquidos |
| Faixa: | - 100 kPa~0~10 kPa~100 Mpa | Meio de enchimento: | Óleo de silicone |
| Estabilidade a longo prazo: | 0.2%F.S/Year | Tipo: | Sensor de pressão de silício piezoresistivo |
| Para: | Transmissor de pressão de silício difuso | Personalização: | Disponível | Solicitação personalizada |
| Destacar |
Transdutor de pressão piezorresistivo de calibre absoluto,Óleo de transdutor de pressão piezoresistivo ISO9001,Sensor de pressão de água ISO9001 |
||
Product Description

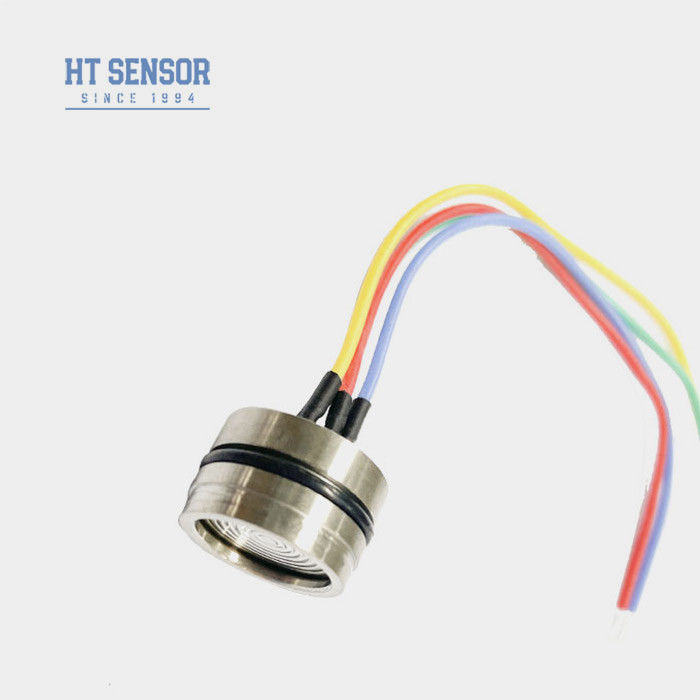

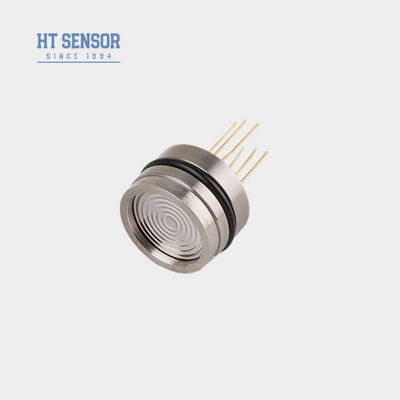

HT19 Sensor de pressão de silício piezoresistivo de calibre absoluto Hengtong para água e óleo
Sensor de pressão de óleo/água
HT19 Sensor de pressão piezoresistivo de silício
Introdução do sensor de pressão de silício:
O HT19 funciona como um sensor de pressão piezoresistivo de silício, com um núcleo constituído por um elemento de silício difuso altamente estável.A pressão dos líquidos e dos gases através da transmissão da pressão do meio de ensaio para o diafragma de silício através de um diafragma de isolamento e óleo de silício.A versatilidade do sensor é amplamente utilizada em compressores de ar e sistemas de refrigeração
Características do produtocom um diâmetro superior a 50 mm,:
- 1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente com Materiais como titânio e Hastelloy para o diafragma
- 2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zero correcção
- 3.Excelente fiabilidade, repetibilidade e estabilidade
Aplicaçõescom um diâmetro superior a 50 mm,:
- 1. Adequado para medir a pressão de gases e líquidos não corrosivos com 316L compatibilidade com o aço inoxidável
- 2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
- 3.Utilizado nas indústrias marítima e aeronáutica
- 4. Adequado para sistemas de controlo hidráulico e pneumático
- 5.Utilizado em aplicações de controlo de processos
Performance elétricacom um diâmetro superior a 50 mm,:
- 1Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- 2Impedância de entrada: 3KΩ~6KΩ
- 3Impedância de saída:2.5KΩ~6KΩ
- 4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | |||||
| Distância | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | ||
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Anel de nitril ou anel de flúor | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | cerca de 20 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||

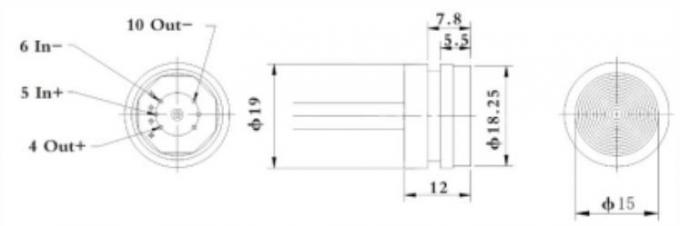

| Esboço Construção com um diâmetro superior a 50 mm, | |
| Tipo 1 | |
| Tipo 2 | |

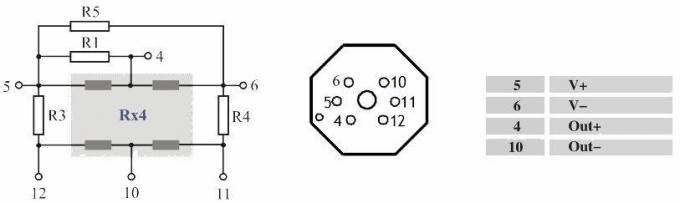

| Conexão elétrica e compensaçãocom um diâmetro superior a 50 mm, |
|
|

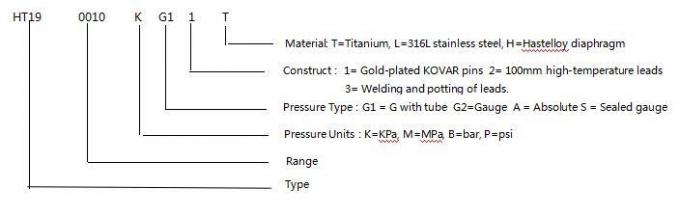

| Exemplos de seleção |
| Dicas de encomenda |
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
| Perguntas e respostas |
.
.
