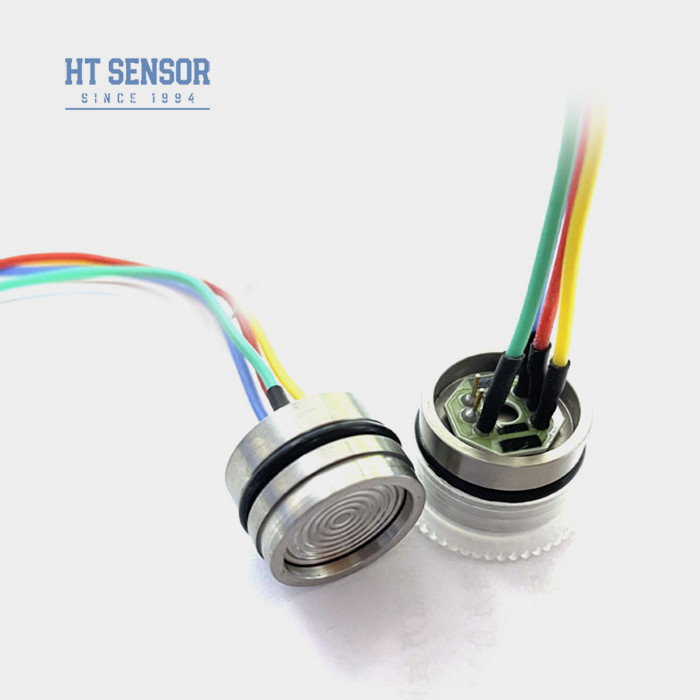

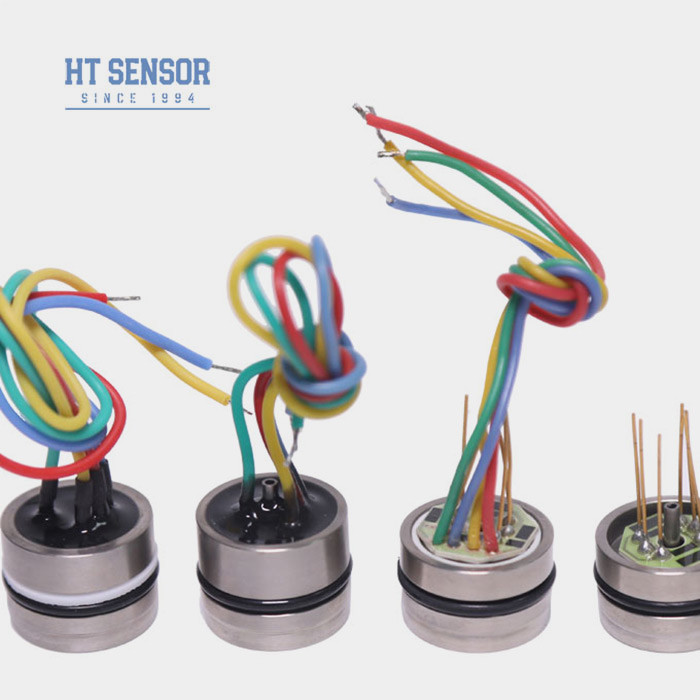

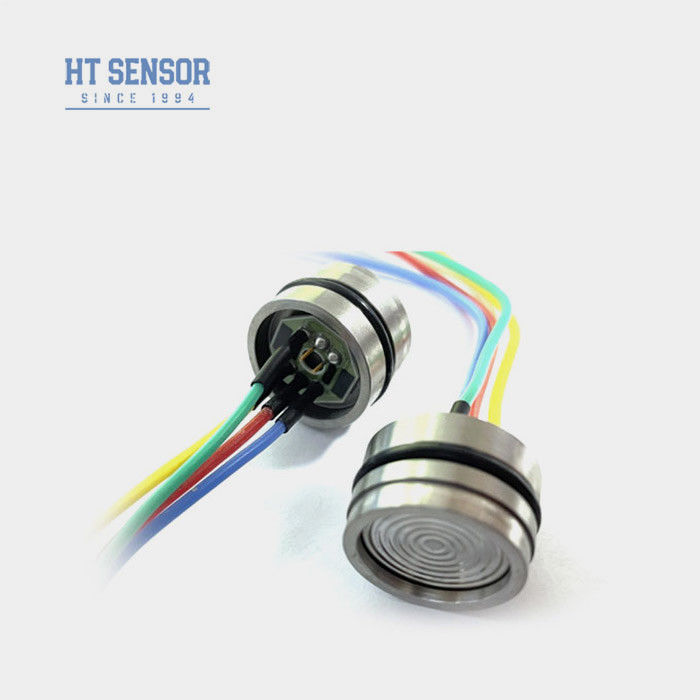

Sensor de diafragma de silício de 19 mm de diâmetro 316L Sensor de pressão piezorresistivo
Detalhes do produto
| Material: | 316L | Intervalo mínimo: | 10kpa |
|---|---|---|---|
| Faixa máxima: | 100mpa | Fornecer: | menos do que 2mA |
| Saída: | sinal do milivolt | selecionável: | fio do silicone da Quatro-cor |
| Modelo: | HT19 | Alto: | 12mm |
| Destacar |
Sensor de pressão do diafragma de silício de 19 mm de diâmetro,Sensor de pressão do diafragma de silício 316L,316L Sensor de pressão piezorresistivo |
||
Descrição do produto
HT19 19mm Diâmetro 316L Material Mv saída de sinal difusão Célula de sensor de pressão de silício
HT19 PiezoresistenteSilícioSensor de pressão
Introdução de um sensor de pressão de silício de 15 mm:
Sensor de pressão de silício piezorresistivo HT19, o componente principal é um elemento de detecção de silício de alta estabilidade de reflexão difusa.O pacote de detecção utiliza óleo de silicone para transferir a pressão de um diafragma de aço inoxidável 316L para o elemento de detecçãoO método do efeito piezoresistivo do silício difuso foi utilizado para medir a pressão dos gases e líquidos.e o preço é mais barato do que outros tipos.
Características do produtode um sensor de pressão de silício de 15 mm:
- Largo intervalo de medição: 0~10KPa~100Mpa
- Elementos sensores de silício piezoresistivo
- Com um diafragma de titânio ou Hastelloy
- Montagem de anel O
- Alta precisão e estabilidade
Aplicaçõescom um diâmetro de diâmetro não superior a 50 mm,
- Pressão de medição de gás e líquido
- Exploração de petróleo
- Abastecimento de água, abastecimento de calor da cidade
- Sistema de controlo de processos
- Inspecção da aviação e da navegação
- Pressão hidráulica
Performance elétricade um sensor de pressão de silício de 15 mm:
- Fornecimento:1.5mADC
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Resistência de isolamento:≥100MΩ/50VDC
- Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
- Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | Max. - O quê? | Unidades | ||
| Pressão Não-linearidade |
± 0.15 |
± 0.3 | % F.S. | |
| Repetitividade de pressão e histerese | 0.02 | 0.05 | % F.S. | |
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | |
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressão de prova | 3X Faixa nominal ou 120 MPa, consoante o que for menor | - Não, não. | ||
| Intervalo de temperatura de funcionamento | -20 a 80 | °C | ||
| Intervalo de temperatura compensado | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervalo de temperatura de armazenamento | -40 ~ 125 | °C | ||
Nota:Parâmetro acima em condições:Alimentação: 1,5 mA Temperatura: 25°C
Dimensão
| Dicas de encomenda |
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a estanqueidade de ar necessária
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma central e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
